フレキシブですので曲がりのあるパイプ等内面、狭い部分の検査に最適。 外径：φ0.38mm 長さは150mmから φ2mmからは先端首振り機能付き もあります。

　　　　　　　　種類がたくさんありますので。　まず御社の検査、観察テーマの挿入内径（隙間）は？mm、長さmm？　ご予算は？
　　　
　各種ファイバースコープ 　　　　　　　　全ての商品ベストプライスで見積もりいたします。ご相談ください。　

種類・品名	型番	外径	有効長	イメージ素材/画素数	備考・特徴
高機能4〜2方向首振りファイバースコープ		2.9mm〜 10.8mm	300mm〜 6000mm	ガラス30,000画素	直視ワイドup,down各120度首振り　PDFﾌｧｲﾙ外径2.9mm〜5.5ｍｍ　　　PDFﾌｧｲﾙ６．４mm〜10.8ｍｍ詳細はこのページ
4〜2方向首振りファイバースコープ		5mm	1m	ガラス25,000画素	直視ワイドup,down各120度首振り　詳細はこのページ
2方向首振りファイバースコープ	ＨＤＳ-A410	4mm	1m	石英系12,000画素	高解像度
首振り細径ファイバースコープ　 撮影画像付き	UHDSB-21	2.1mm〜	300mm〜	石英系6,000画素	極細径で2方向首振り
ハンディタイプファイバースコープ 撮影画像付き	UHD-A310	3mm	1m	石英系12,000画素	アイピース固定、LED、リチューム電池電源ランプ ハウス付、内径１３ｍｍ給水管で曲がりのあるところには最適、またガイドチ　ューブもオプションで用意しています
極細径0.38mm,0.85mmファイバースコープ撮影画像付き	UHD-A0.38	0.38mm〜 0.85mm	300mm〜	石英系3,000〜12,000画素	極細径0.38mm
モジュラータイプ高解像度細径内視鏡・ファイバースコープ	MFMOF	0.35mm〜	500mm〜	石英系3,000〜 12,000画素	85゜ワイドタイプ、ミラーチューブ側視タイプ、フレキシブル、リジットタイプ。全て本体、ライトガイド、接眼部が分離されておりメンテが簡単で安価。
直視・側視2眼ファイバースコープ	UHDT-	1.2mm〜	500mm	石英系12,000画素	直・側視が同時に見えます 別売りLED電池式ランプハウス
ハンディスコピー312ファイバースコープ 　　撮影画像付き	UHD-312	3mm	500mm〜	石英系12,000画素	別売りLED単4電池電源ランプハウス　内径13mm給水管で曲がりのあるところには最適、またガイドチューブもオプションで用意しています
ﾊﾝﾃﾞｨｽｺﾋﾟｰ36ファイバースコープ	UHD-36	3mm	600mm	石英系6,000画素	別売りLED単4電池電源ランプハウス内径１３ｍｍ給水管で曲がりのあるところには最適、またガイドチ　ューブもオプションで用意しています　￥180,000
ﾛﾝｸﾞﾀｲﾌﾟﾊﾝﾃﾞｨｽｺﾋﾟｰ48P　　 撮影 画像付き	UHDP-481000D	4.8mm(3.0）	1m〜10m	プラスチック7,400画素	別売りリLED単4電池電源ランプハウス　 10mまで　　　　　　　　　　　　　　　　　　　￥95,000より
高画質ライトスコープ　ファイバースコープ	MSＧI-1350	8mm	１350mm	ガラス13,000画素	側視可能（オプション）　￥100,000
イージースコープ　　ファイバースコープ	ES-1000	8mm	１m〜	プラスチック6,000画素	側視可能（オプション）　　￥98,000
ライトスコープ 　　ファイバースコープ撮影画像付き　更新	MSPI-1000	8mm	1m、2m、3m	プラスチック3,500画素	側視可能（オプション）　￥59,000より
耐熱200℃ファイバースコープ	UHD-HT610	6ｍｍ	1m、2m、3m	石英系10,000画素	200℃まで　側視可能
耐放射線ファイバースコープ		1.5ｍｍ〜		石英10,000画素〜	200℃まで
防爆エリア対応ファイバースコープ	ATEXS-P	8mm	2m		4方向首振り　曲げ90度

目視検査の時に内視鏡を保持し両手を使えるようにします。
ファイバースコープを離れた場所に誘導する、ガイドポール、チューブのページ

　　　 参考：電設用ｹｰﾌﾞﾙキャッチャー、伸縮ポールのページ1　　　伸縮ポールのページ2

---

高機能4方向首振りファイバースコープ

死角を視る 非破壊検査分野で多くの実績を積んだフジノンが、医療用ファイバースコープのノウハウ を基に開発した工業用ファイバースコープです。 航空機・船舶・車両等内部の効率的な非破壊検査や、化学・エレクトロニクス・建築物・ 各種管内検査・狭所での探索の他、 研究開発分野等にも注目を浴びております。 見えない部分の検査　「 死角を視る」 装置として、フジノン工業用ファイバースコープは、 皆様のニーズにおこたえいたします。 　 　主な特徴 ● 挿入部の保護ネットは耐久性に優れていますので、金属部の検査にも破損しにくく長時間 の使用にも耐えられます。 ● 外径・有効長・視野方向の選択により、広範囲の使用目的に対処できます。 ● イメージガイド等光学部分は非常に明るくシャープですので、記録・撮影等にも　　最適。 ● ライトガイド光源の光をロス無く伝えますので明るい視野が得られます。 ● 歪みのないパンフォーカスレンズの採用により、どの位置でもシャープな像で観　　察できる。 ●人間工学にもとづいたワンハンド操作を重要視した設計で優れた操作性。

　　　 特別価格表へ

	F5D10			F10X10X 15X
外径	φ 5mm		φ 7mm	φ10mm
全長	1,260mm 1,730mm 1,980mm		1,250mm 1,715mm 1,975mm 3,040mm	1,250mm 1,720mm 1,980mm 3,060mm
有効長	980mm 1,450mm 1,700mm		1,000mm 1,465mm 1,725mm 2,790mm	1,000mm 1,470mm 1,730mm 2,810mm
画角	55°	100°	30°,60°,90°	30°,50°,90°	125°
視野方向	直視		直視・側視		斜視
焦点	固定		調整		固定
視認距離	7mm〜	4mm〜	4mm〜		2mm〜
アングル角度	UP/DOWN 各120°		UP/DOWN 各120° LEFT/RIGHT 各 90°
耐熱温度	-10℃ 〜 +80℃
防水	挿入部(有効長)＝防水　　操作部＝防滴

各種ファイバースコープ価格一覧

曲がりのあるところを経由して見る軟性タイプ（ファイバースコープ）
先端首振り機能付ファイバースコープ　　Ｈは光源電池式のハンディタイプです。

外径mm	有効長	視野方向	視野角度	画素数	首振り	特記事項	価格
7, 10	1,2,3m	直・側視	30,50,90	30,000	4方向	対物レンズ交換、ﾗｲﾄｶﾞｲﾄﾞ一体型	\760,000〜
5	1,2m	直視	55,100	25,000	2方向	ﾗｲﾄｶﾞｲﾄﾞ一体型、ワイド	\760,000〜
3, 6	1,2,3m	直	55	12,000	2方向	ﾗｲﾄｶﾞｲﾄﾞ一体、90度ミラー	\625,000〜
4	1,2m	直・側視	55	12,000	2方向	Ｈﾗｲﾄｶﾞｲﾄﾞ一体型、90度ミラー	\900,000
4	1,2m	直視	70	12,000	2方向	Ｈﾗｲﾄｶﾞｲﾄﾞ分離型、ワイド	\700,000〜
1.4〜2.6	0.5,1m	直視	70	6,000	2方向	Ｈﾗｲﾄｶﾞｲﾄﾞ分離型、ワイド	\900,000〜

ｱｲﾋﾟｰｽ固定､ﾗｲﾄｶﾞｲﾄﾞ分離直視ﾜイド（側視）ファイバースコープ

0.38	200mm〜	直視	70	3,000	なし	Ｈ石英系イメージファイバー	\220,000〜
0.85	0.5,1,2m	直視	70	12,000	なし	Ｈ石英系イメージファイバー	\230,000〜
1.2〜	500mm〜	直視 側視	70	12,000	なし	Ｈ石英系イメージファイバー 2眼	\500,000〜
3	1000mm	直視	70	12,000	なし	Ｈ石英系イメージファイバー	\240,000
3	600mm	直視	70	6,000	なし	Ｈ石英系イメージファイバー	\180,000
3.5, 4.8	1m〜10m	直視	70	7,400	なし	Ｈ細径プラスチックファイバー	\95,000 〜
4.9	600mm	直・(側視)	35	6,000	なし	Ｈ90度ミラーアダプター	\250,000
5.8	1.2.3m	直・（側視）	45	7,400	なし	Ｈプラスチックファイバー	\120,000〜
8(10)	1,2,3m	直・（側視）	30	7,400	なし	Ｈプラスチックファイバー	\98,000〜
8(10)	1,2,3m	直・（側視）	27	7,500	なし	Ｈプラスチックファイバー	\59,000〜

ｱｲﾋﾟｰｽ固定簡易型 直視ﾜイドリジットタイプ新発売

1.7	80mm〜	直視	70	12,000	なし	Ｈ石英系イメージファイバー	\220,000
2.8	200mm	直視	70	12,000	なし	Ｈ石英系イメージファイバー	\250,000

　　その他ご使用条件により、特注に応じますのでご相談下さい。
携帯型ﾛﾝｸﾞﾀｲﾌﾟｲﾒｰｼﾞｽｺｰﾌﾟ(ﾗｲﾄｶﾞｲﾄﾞ内蔵)　　3ｍ￥180,000　　 5m \260,000 　　10m\550,000　ランプハウス（オプション）
側視アダプター、キセノンランプハウス（オプション）対応高機能型 6,000画素
　　･外径：8mm ･長さ：6m \430,000　　　 8m　\530,000

全ての商品ベストプライスで見積もりいたします。ご相談ください。

---

高画質ハンディタイプファイバースコープﾊﾝﾃﾞｨｽｺﾋﾟｰ48P

今までに製作した特殊ファイバースコープのリストです。

非磁性、高温、高圧、など特殊仕様のファイバースコープ製作についてご相談ください。

---

低価格、高機能ハンディタイプ ファイバースコープ（ＳＥ−６００Ｌ ）

有効長：600mm　　石英ファイバー6,000画素。 外径：φ4.9mm側視アダプター付き。　撮影可能

\250,000（ＳＥ−６００Ｌ）をご覧ください　

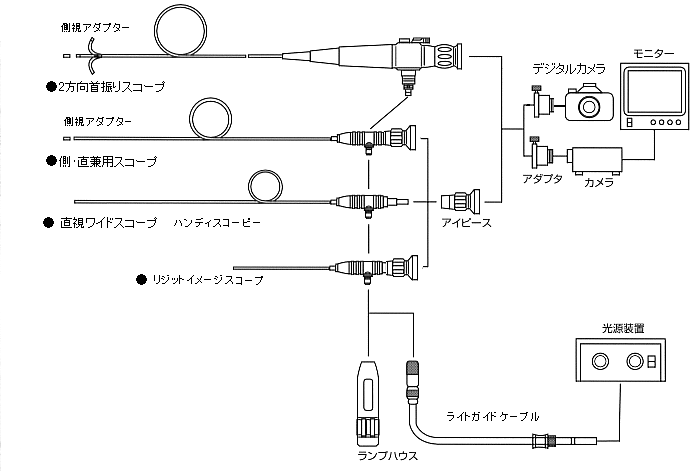

ファイバースコープの画像化システム図　　　　　　　　　　　　　　　　　　　　　　　　　　　
