検 索 品 目

１．工業用内視鏡

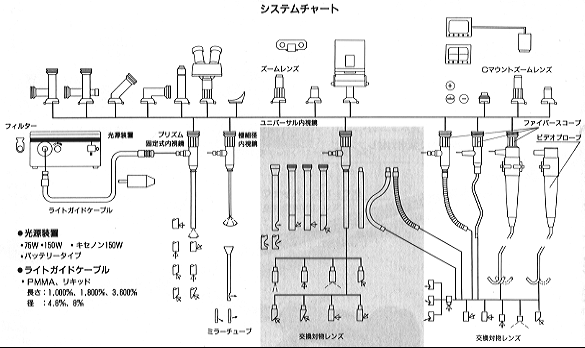

全内視鏡　システム図

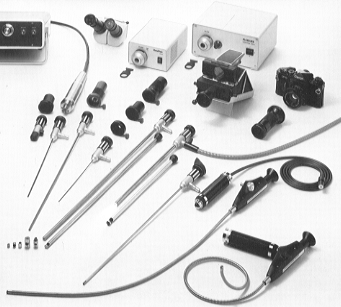

１−１．ユニバーサル内視鏡

今までにない対物レンズ交換式。
　　対物レンズを交換するだけで修理完了。

１台で１３種の使用法。の出来る
　　万能タイプ。
　　（方向、視野角度、長さ、回転,フレキシブル等)
　　

《構成》

1．基本ユニット
　外径　　　：φ４mm〜14mm。

　有効長　 ：70mm〜

2.．交換対物レンズ

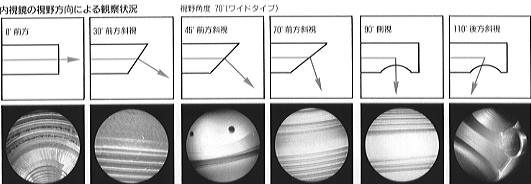

　視野方向：０゜,30゜,45゜,70゜,90゜110゜,
　視野角度：10゜,45゜,60゜,95゜,100゜,120゜

3．延長チューブ (フレキシブル、リジットタプ)

4．回転ミラーチューブ(70゜,90゜,110゜)

5．360゜回転側視対物レンズ (70゜,90゜,110゜)

6．光源装置(75W,150W)

7．ライトガイドケーブル(1m,1.8m,3.6m)

8．TVアダプター，フォトアダプター(ズーム、単焦点）
さらに詳しい情報 　universal.pdf

---

１−２．ミニフレックス極細径内視 　　　　　（新製品一覧もご覧下さい）
　　　　　　　　　　　　　　　　　　　　　　　　
外径φ0.96mm〜３mm。
　　高解像レンズ方式、
細径にかかわらず、90゜,70゜,110゜,の
　 　回転ミラーチューブ使用により側視
　　　観察が可能。
　　1．外径：φ0.96mm,1.8mm,2.7mm
　　2．有効長：65mm,110mm,175mm,240mm
　　3．視野方向：0゜，ミラーチューブ使用
　　　　70゜,90゜,110゜
　　4．視野角度：50゜(ミラーチューブ対応),
　　　　　　　　　　110゜スーパーワイドアングル
さらに詳しい情報　　me.pdf

---

１−３． スタンダード内視鏡（プリズム固定式）
単一目的用で経済的。
回転ミラーチューブ使用可能　
　　外径：φ4mm〜14mm。 長さ：３ｍまで　　　 さらに詳しい情報はこちらから

---

１−４．ファイバースコープ
フレキシブですので曲がりのあるパイプ等内面、狭い部分の検査に最適。
　外径：φ0.35mm〜10.8mm。
　長さ：150mmから
　φ1.4mmからは先端首振り機能付き もあります。
死角を視る
非破壊検査分野で多くの実績を積んだフジノンが、医療用ファイバースコープのノウハウ を基に開発した工業用ファイバースコープです。
航空機・船舶・車両等内部の効率的な非破壊検査や、化学・エレクトロニクス・建築物・ 各種管内検査・狭所での探索の他、研究開発分野等にも注目を浴びております。 見えない部分の検査　「 死角を視る」 装置として、フジノン工業用ファイバースコープは、 皆様のニーズにおこたえいたします。

主な特徴
　● 挿入部の保護ネットは耐久性に優れていますので、金属部の検査にも破損しにくく　　　　　　長時間 の使用にも耐えられます。
　● 外径・有効長・視野方向の選択により、広範囲の使用目的に対処できます。
　● イメージガイド等光学部分は非常に明るくシャープですので、記録・撮影等にも最適。
　● ライトガイド光源の光をロス無く伝えますので明るい視野が得られます。
　● 歪みのないパンフォーカスレンズの採用により、どの位置でもシャープな像で観察でる　　●人間工学にもとづいたワンハンド操作を重要視した設計で優れた操作性。

性能・諸元
　　　　全機種ともにデラックス及びスタンダード接眼タイプの選択が可能です。

	F5D10 15 20	F5D10W 15W 20W	F7X10X 15X 20X 30X	F10X10X 15X 20X 30X	F10F10W 15W 20W 30W
外径	φ 5mm		φ 7mm	φ10mm
全長	1,260mm 1,730mm 1,980mm		1,250mm 1,715mm 1,975mm 3,040mm	1,250mm 1,720mm 1,980mm 3,060mm
有効長	980mm 1,450mm 1,700mm		1,000mm 1,465mm 1,725mm 2,790mm	1,000mm 1,470mm 1,730mm 2,810mm
画角	55°	100°	30°,60°,90°	30°,50°,90°	125°
視野方向	直視		直視・側視		斜視
焦点	固定		調整		固定
視認距離	7mm〜	4mm〜	4mm〜		2mm〜
アングル角度	UP/DOWN 各120°		UP/DOWN 各120° LEFT/RIGHT 各 90°
耐熱温度	-10℃ 〜 +80℃
防水	挿入部(有効長)＝防水　　操作部＝防滴

（新製品一覧もご覧下さい）

---

１−５．ロングタイプファイバースコープ 　　　
外径φ３．５mmから、有効長３m〜３０mまでのロングタイプ
　　1．外径：φ3.5mm,4.8mm,6.4mm,8.4mm,10.8mm
　　2．有効長：6,000mm,8,000mm,10,000mm,20,000mm 30.000mm
　　3．視野方向:０゜,ミラーチューブ使用により　70゜,90゜110゜

---

１−６．モジュラータイプ高解像度細径内視鏡　　　（新製品一覧もご覧下さい）

画素数比較図
φ３〜４ミクロンのクオーツファイバーを6,000〜12,000本結束しており今までに
　　な い明るく、鮮明な画像。
外径φ0.35mmから，110゜ワイドタイプ、ミラーチューブ側視タイプ、
　　フレキシブル、リジットタイプ。
全て本体、ライトガイド、接眼部が分離されておりメンテが簡単で安価。
　　1．外径　　　：φ0.35mm,0.5mm,0.7mm,0.96mm1.4mm
　　2．有効長　 ：150mm,250mm,500mm,1,000mm,1,500mm,2,000mm
　　3．視野角度：70゜,110゜
　　4．視野方向：リジットタイプはミラーチューブ使用により70゜,90゜,110゜
　　5．画素数　 ：石英ファイバー外径φ0.5mm-3,000,φ0.96mm-6,000，　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　φ1.4mm-10,000画素


モジュラーユニット リジットタイプ 　　　　　　　　　　　　フレキシブルタイプ　
もっと詳しい情報　　　　

---

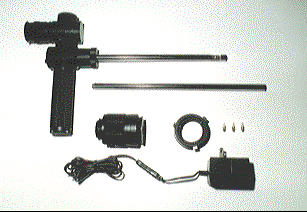

１−７．低価格、高機能ハンディタイプ ボアスコープ ＢＳ−８，１１Ａ，
外径φ8mm,φ１１mm 　　360゜ローテーション。　　（ＢＳシリーズをご覧下さい）
　　自由アングル、延長チューブ、撮影可能。
　　￥１３０，０００〜　

　　　　　　　　　　　　　　　　　　　　　　　　

　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　Ｂタイプ

---

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
１−８．低価格、高機能ハンディタイプ ファイバースコープ（ＳＥ−６００Ｌ ）￥250,000　　
有効長600mm　　石英ファイバー6,000画素。
　　外径φ4.9mm　　　側視アダプター付き。撮影可能。（ＳＥ−６００Ｌ）をご覧ください　
　　　　　　低価格、高解像度ハンディタイプ ファイバースコープ（SCOPY）　　￥198,000　
有効長600mm　　石英ファイバー12,000画素。
　　外径φ3.6mm　　　ワイド撮影可能。　　　　　　　　　　（スコーピー2）をご覧下さい

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　

ＳＥ−６００Ｌ 　　　　　　　SCOPY

---
