- ２−３．防水ＴＶカメラシステム
- 水中TVカメラ
完全防水小型カメラWPN-U43SF
価格：\700,000
●41万画素1/3インチカラーCCDの採用により、鮮明画像。●超小型)直径19.8mm、長さ97.5mm、レンズf=5.5mm
●小型・軽量で、特殊な箇所での撮影や機器への取付けも容易。
●1/60sから1/10,000sまで9段階の電子シャッターを搭載。
仕様 電源 DC12V±0.5V 50Hz/60Hz 消費電力 約5.2W
撮影素子 1/3インチCCD(U41) 有効画素数 水平768画素、垂直494画素 走査方式 2:1インターレース 同期方式 内部/外部同期(ｩ動切換) 映像出力 VBS1.0V(p-p)NTSC方ｮ準拠 解像度 水平470TV本以上 垂直350TV本以上 S/N 46dB以上 標準被ﾊ体照度 200 lx(f1.6、3000k) 動作周囲温度 -5℃〜40℃ 外形寸法 カメラ制御部/幅85mm、高さ40mm、奥156mm(突起部含まず) 画角 水平50° 垂直38° 重量 カメラヘッド部 約2300g以下(カメラケーブル含む カメラ制御部 約390g
セット内容 カメラヘッド・レンズ(f＝5.5mm)・カメラケーブル30m (直付け)・カメラ制御器・ＡＣアダプター・ＡＣコード
ファイバー照明付細径防滴カメラ 直視 (FLN-Q41W) \1,200,000
ファイバー照明付細径防滴カメラ 側視 (FLN-Q41TW) \1,400,000
仕様システム概要
世界最小径の1/4インチ４１万画素CCDを使用したスーパーマイクロカラーカメラに、より深い披写界深度を得るために設計された専用レンズ、照明用ファイバー、光源装置を組み合わせ防滴機能も持たせた、ペンシル型テレビカメラ装置です。
パイプ、装置等肉眼では見えな狭隘部、暗部、細部、死角部分の鮮明な拡大画面を
モニター上に映し出します。

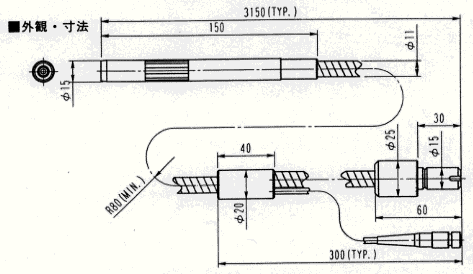

外径 １５mm（直視） 16mm(側視) 電源 １００Ｖ 撮影素子 １／４インチ 有効画素 水平：７６８ 垂直：４９４ 解像度 水平：４７０ＴＶ本以上 垂直：３５０ＴＶ本以上 焦点距離 ｆ＝４mm（直視） ｆ＝８mm(側視) 撮影距離 入射口先端より約２５mm固定（直視） ２０mm固定(側視) 披写界深度 約±4mm（直視） 2.5mm(側視) 防水性能 JIS CO920 保護等級７級防浸型に準拠
