超小型カラーカメラ製品ラインナップ

超小型CCDカメラ ハンディミニ CCN3412Y

究極の超小型カラーCCDカメラ  ハンディミニ CCN3412Y

型式 コードネーム 特長 生産体制
ミニ

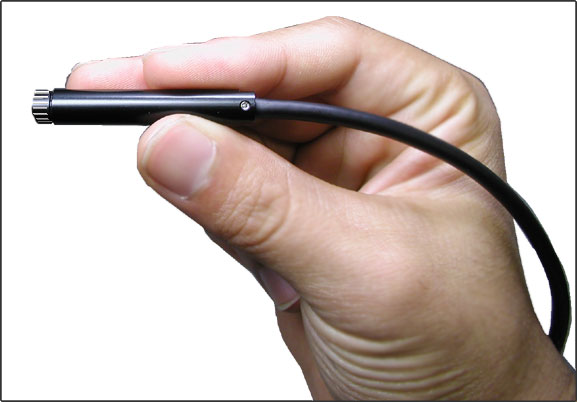

CCN3412Y

ミニ

超小型ヘッド
ケーブル1m
量産

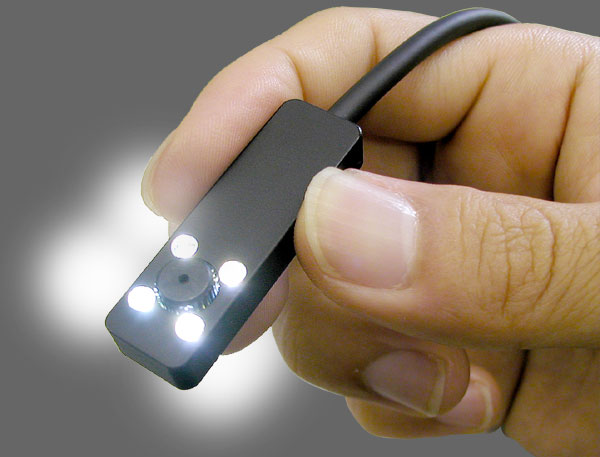

CCN3412YS

拡大図

サイドビューライト付

寸法図

薄型ヘッド ライト付側視タイプ
ケーブル1m
量産
●受注生産の納期は、約1ヶ月半の見込みです。

 基本仕様 (各機種共通)


センサー
1/7インチ CCD
赤外線カットフィルター
表示画素数
34万画素
画素ピッチ
4.52×4.52μm
走査方式
2:1インターレース
映像出力信号
NTSC コンポジットビデオ
画角
51°(水平) 39°(垂直)
焦点距離
f=2.1mm
明るさ
F=2.9
筐体素材
ヘッド(カメラ部):アルミ、本体:ABS樹脂
使用温度
0〜40℃
電源電圧
DC12V
消費電流
約110mA
●仕様は予告なく変更することがあります。



 機種別仕様


型式 コードネーム ケーブル長 カメラヘッド(mm) フォーカス
CCN3412Y ミニ

1m

直径7.5×長さ42 手動
CCN3412Y-2.3M ロング 2.3m

直径7.5×長さ42

CCN3412Y-10M ウルトラロング 10m 直径7.5×長さ42
CCN3412YS サイドビュー 1m 54×15×5

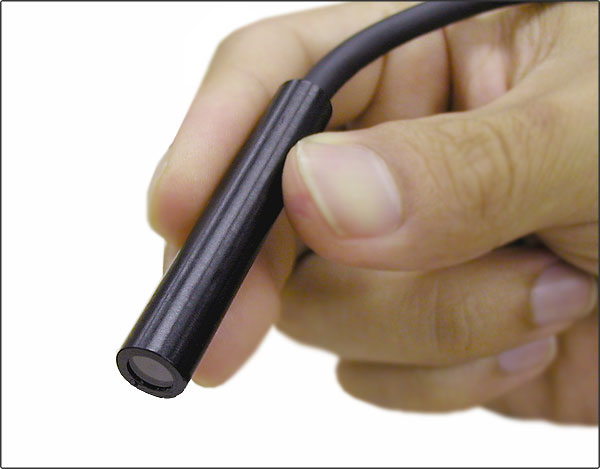

CCN3412YWL-12YWL
外観図
マックス 12m 直径12×長さ52
●仕様は予告なく変更することがあります。

 外観図



 セット内容

ハンディミニ CCN3412Y 梱包内容

○ CCDカメラ本体

○ ビデオケーブル

○ ACアダプター

●セット内容は予告なく変更することがあります。
