防爆エリア対応ファイバースコープ

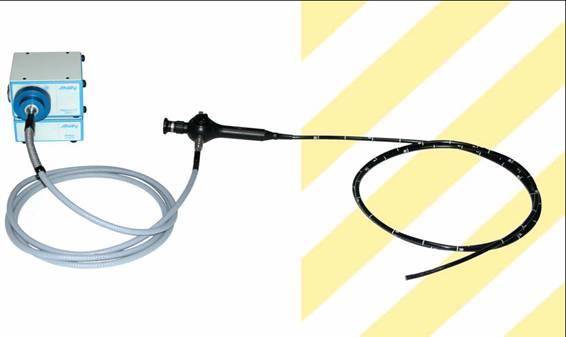

防爆スコープセット ATEX Spark-Proof Set

Zone　0

ｽﾍﾟｱﾗﾝﾌﾟ

バッテリーﾊﾟｯｸ

ﾁｬｰｼﾞｬｰ

このシステムは、「タンク内部、ボイラー内部、ガス管等のチューブ内部」の観察のためのもので.　　　　　　　　　　スコープのシャフト部分のみが、「防爆エリアZone0」で使用できます。

特徴

セット内容

① メタルハライド光源装置　（光源部、電源部分離タイプ）

② リキッドライトガイドケーブル

③ ファイバースコープ（外径８ｍｍ）

④ 充電バッテリー（リチウムイオン）

⑤ バッテリーパック

⑥ スペアランプ

仕様

・電源部
入力	１００－２４０Ｖ，５０／６０Ｈｚ
出力	１２Ｖ
ヒューズ	Ｇｌａｓｓｆｕｓｅ５ｘ２０ｍｍ，５Ａ, ｔｙｐｅＦ（※このタイプ以外は使用出来ません）
寸法／重量	約１３０ｘ５５ｘ１７５ｍｍ（ＷｘＨｘＤ）／約８００ｇ

② リキッドライトガイド
長さ	３，０００ｍｍ（取り外し可能）
外径	５ｍｍ
③ ファイバースコープ８ｍｍ
外径	８ｍｍ
有効長	２，０００ｍｍ
首振り機構	４方向首振り　（曲げ角度最大９０度）
対物レンズ	視野方向　０°、視野角１００°
作業環境	１バール以下の環境での使用を条件とする
④ バッテリー
入力	１００－２４０Ｖ, ５０／６０Ｈｚ
出力	１４．８Ｖ．．．２，０００ｍＡ
充電状況	ＬＥＤインジゲーターで表示される
⑤ バッテリーパック
タイプ	Ｌｉｔｈｉｕｍ－ｌｏｎＡｃｃｕ
電圧（通常時）	１４．４Ｖ
容積	４．３Ａｈ
充電時間	２時間
連続使用時間	約１．５－２時間
⑥ スペアランプ
タイプ	フィリップス社製・メタルハライドランプ３５Ｗ　 (ｔｙｐｅＮｏ．：ＲＰ５０／７４０) （※このタイプ以外は使用出来ません）
電池寿命（平均）	最大５，０００時間
製品番号	・ＦＣ．Ａｔｅｘ．０８１９０．ｓｅｔ　（防爆スコープセット）Ｌａｍｐ．５０ＭＨ　（スペアランプ）

ＡＴＥＸ防爆証明書について証明書（原文）

（１）ＡＴＥＸ防爆証明書は、「メタルハライド光源、電源、スコープ、ケーブル」のシステム組合せでのＡＴＥＸ　証明になっています。

（２）　従って、個別製品毎の証明ではありません。

（３）　このシステムは、「タンク内部、ボイラー内部、ガス管等のチューブ内部」の観察のためのもの。（ＡＴＥＸ証明要件）

（４）　スコープのシャフト部分のみが、「防爆エリア」で使用できます。

（５）　スコープシャフト部分以外の、スコープボディー／光源／電源／ケーブル等は、「防爆エリアの外」での使用となります。　

（６）　従って、全体が防爆エリアになっているような場所では使用できません。

（７）　シェリーのＡＴＥＸ防爆スコープセットのシステム全体構成で、ＡＴＥＸ証明の条件とされてるので、他社の光源や、他社電源　
　他社ライトガイドケーブルと組み合わせて使うことは許されません。
