新発売  ビデオ検査装置   スネークアイK(SnakeEyeK)R     ¥390,000


音声・静止画など記録機能を搭載したスネークアイL発売。

ビル管理法最適・全ての商品ベストプライスで見積もりいたします。ご相談ください。
使い方いろいろ。暗い、汚い、見えない。 これで大丈夫!!
CCDカラーカメラとTFT液晶ディスプレイを結合させた検査装置です。

システムの概要
CCDカラーカメラと小型・軽量TFT液晶ディスプレイを結合させた検査装置です。
先端に取り付けた明るさ3段階切換え機能付LED照明付カメラの、映像を、リモート操作でモニター観察でき、
録画記録が可能です。 カメラヘッドは直接ケーブルと接続した時、最長100mまで可能。

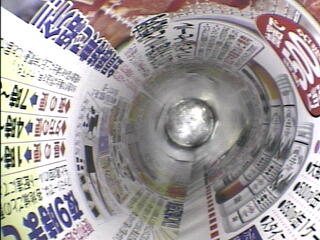

車両、飛行機、船、装置等肉眼では見えな狭隘部、暗部、細部、死角部分の明るく鮮明な画面をモニター上に映し出します。

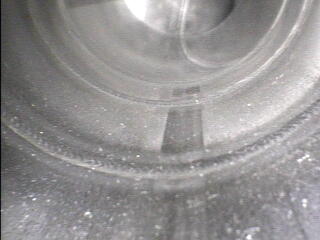

配管の内部、高架橋、道路・鉄道の橋梁や、高所のプラントなど,高い所、暗い、汚い、危険個所の点検作業が楽に行えます。
携帯性にも優れ、安全に効率良く点検を行ができます。
手元のスイッチで先端が動かせます。また、先端部は防水加工されており水中でも使用可能です。
 さらに、電源はACアダプター、 カーバッテリーも使えます。
パソコンへの取り込み、ビデオテープ、ビデオプリントアウト等システム化できます。
Cマウントアダプターで内視鏡と接続も出来ます。

    特長
    1.今までにない安さ。
    2.明るさ
    3段階切換え可能にしたLED照明で明るく鮮明な画像
    3.モニターは明るく鮮明TFT液晶ディスプレイ付(180°回転可能)
      単独でモニターとして使用できます。RCA入出力端子付
    4.カメラヘッドはリモコン駆動90度に曲げられます。
      カメラヘッドは直接ケーブルと接続した時、最長100mまで継ぎ足し可能。
    5.軽量、堅牢なポータブルタイプ
    6.ハンディタイプで操作が簡単
    7.外径は細径28mm
    8.防水タイプ(30mまで)
    9.電源はAC100V,カーバッテリーDC12V,バッテリーパックの3電源
    10.オプションのCマンウントカメラで従来の内視鏡と接続出来ます

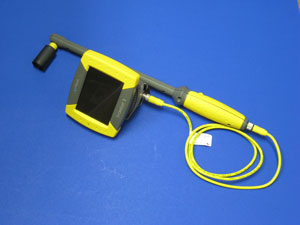

    ケーブルにカメラヘッドを直接接続→
    ディスプレー部仕様
    TV方式   NTSC方式
    画面サイズ 5インチ  防眩ディスプレー 回転機能付き
    表示方式 TFT LCD方式
    画素数  横320ドット×縦234ドット
    3段階照明切替 高-中-低 OFF
    映像入出力端子 RCAピンジャック 入出力端子
    映像回転 180°画像回転ボタン
    電源電圧 AC100-240V  DC12V
    消費電力 7W(DC15V時)   フル充電60分
    耐水圧  防滴
    使用温度 0℃−50℃
    ※ハンドストラップ、360°回転式、カメラヘッドコントローラー
     カメラ接続、ビデオ入出力端子、
     防水、反射防止スクリーン

    カメラヘッド仕様

    外径 28mm(照明内蔵)x4.8mm  90度首振り
    感度  最低照度2Lux  F3.5mm
    電源 AC100V、 DC12V  ニッカド電池フル充電1.5時間
    撮影素子 1/4インチ  38万画素  (カメラ取り外し自由)
    解像度 水平:771TV本以上 垂直:492TV本以上
    視野角度 45°
    焦点深度 3.8mm〜∞  固定焦点
    LED照明 LED照明3段階調光機能付き
    防水  30mまで
    ケーブル 1.2m  オプションで100mまで可能
    使用温度 -10℃〜60℃
    先端部リジットワンド 長さ457mm  90°
    重量(システム) 1.4Kg
    システム構成 ・カメラヘッド  ・ディスプレー  ・ハンドグリップ操作棒46cm
    ・バッテリーパック、充電器、ACアダプター 1.2mコイルケーブル
    ・フィンガーアダプター

音声・静止画など記録機能を搭載したスネークアイL発売。\650,000

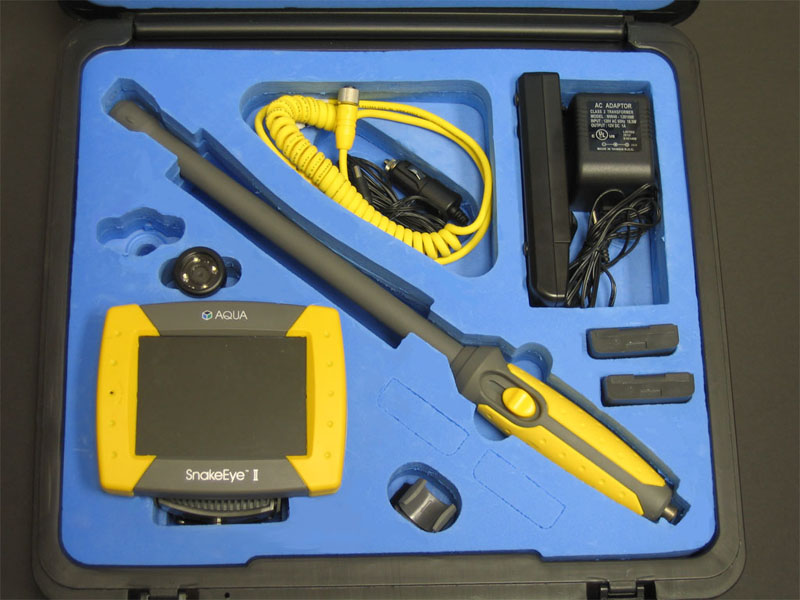

セット内容 拡大画像
K型セット価格¥390,000
1.4Kg
LED付カメラヘッド    ディスプレー

ハンドグリップ操作棒

バッテリーパック   シガーライターケーブル

充電器  ACアダプター、

フィンガーアダプター   1.2mケーブル

オプションパーツ

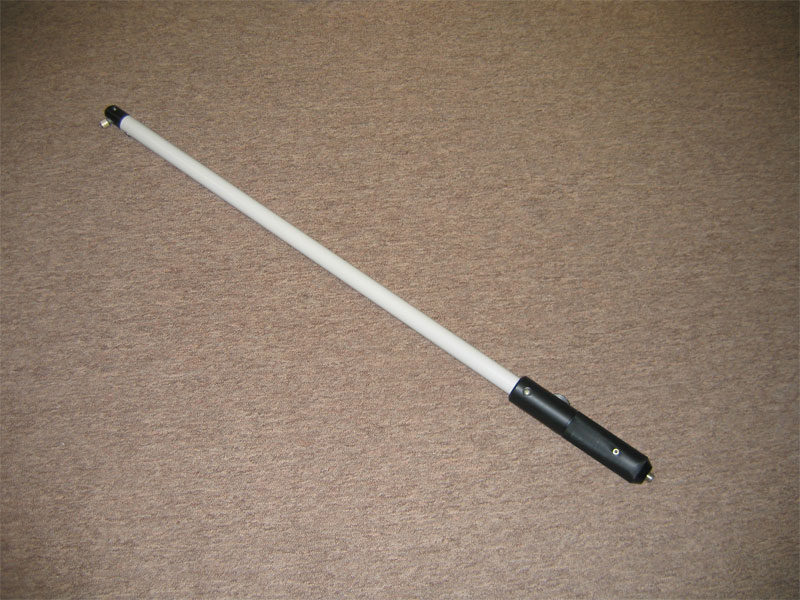

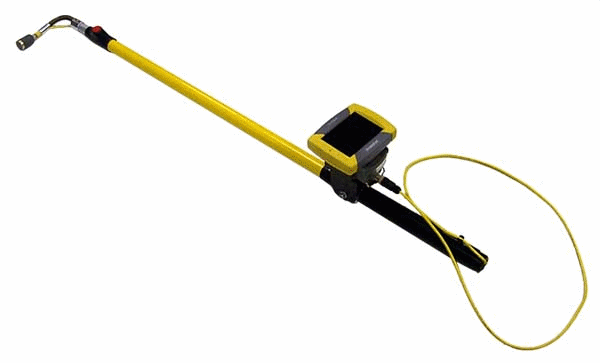

ロングワンド伸縮ポール 3.3m \76,000、
  4.5m \80,000 拡大画像

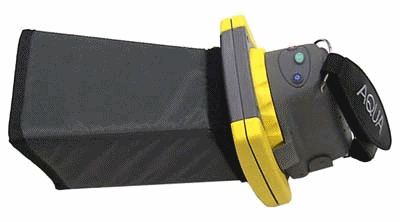

サンシールド \15,000  拡大画像

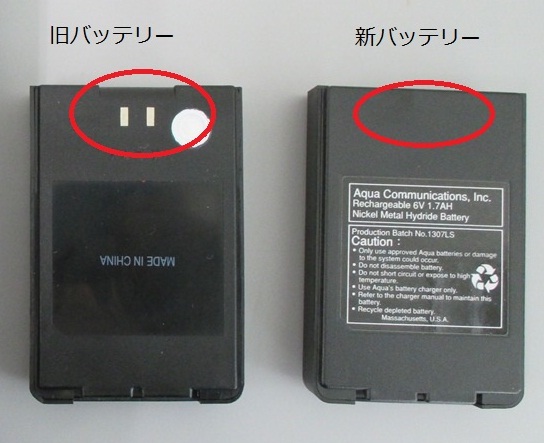

先端首振りポール0.9m \97,500 拡大画像 バッテリーパック フル約5時間 \80,000 拡大画像

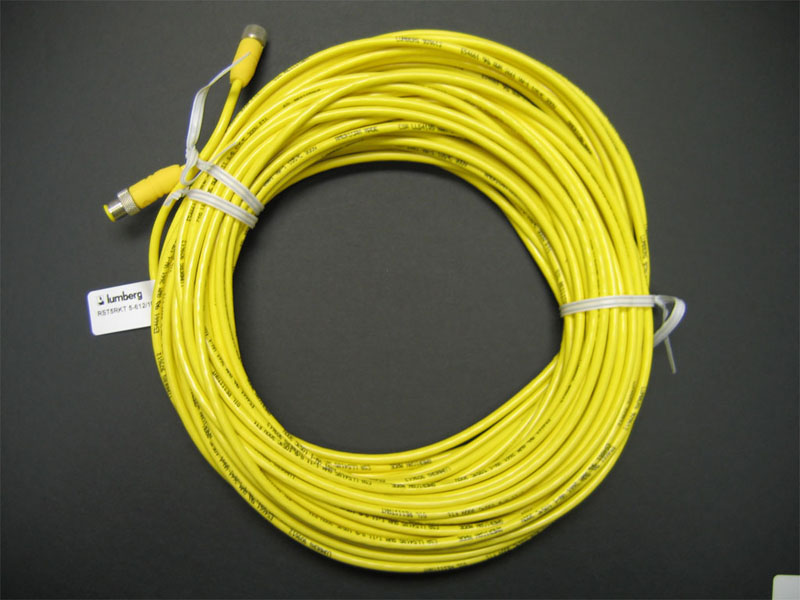

グースネック(インターロック)ケーブル \30,000 拡大画像 延長ケーブル9m、 \20,000
30m \45,000  拡大画像
L=91cm
 Cマウントカメラと接続し内視鏡のモニターとして使えます Cマウントカメラ \130,000  拡大画像

                              カタログ印刷用

参考:ケーブルを挿入するためのポールなどです。 @電設用ケーブルキャッチャーのページ、A伸縮ポールのページ1   B伸縮ポールのページ2

記録装置付きモニター5.6型   2.3型

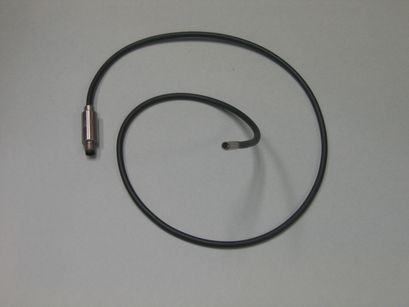

    電子スコープ一覧表へ もっと細径で先端首振りタイプ1.     もっと細径で先端首振りタイプ2.
